モノレール鋼軌道桁 ATC管固定

KTM工法



KTMモノレール工法とは、GRCブロックのもつ優れた特性を生かし、
フッ素シーリング材、ウレタン系グラウト材、常乾型フッ素樹脂塗料を用いた工法で、
鋼軌道桁のたわみに追随しATC/TDループ保護管を固定します。

現場ニュースへ

モノレール補修工事記録



施工手順


施工前 桁養生 プライマー#9 接着剤E-29
①GRCブロック施工前 ②桁養生
GRCブロック配置
③プライマー#9塗布 ④GRCブロック固定用
接着剤(E-29)充填
GRCブロック取付 レベル出し固定 目地シール 裏込着材Uグラウト注入
⑤GRCブロック取付
(埋込みブロック取付け)
⑥GRCブロック
レベル出し固定
⑦目地シール
(フッソシールF)充填
⑧裏込着材
(Uグラウト)注入
表面劣化防止コート ATC管取付完了
⑨表面劣化防止材
(Fコート)塗装

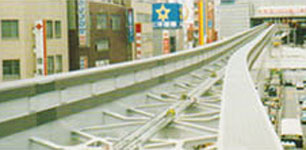

⑩ATC管(FRP)取付施工完了

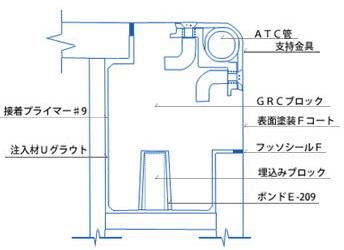

GRCブロック組込施工断面図


断面図



施工例


北九州モノレール 沖縄モノレール
北九州高速鉄道株式会社 北九州モノレール 沖縄都市モノレール株式会社 ゆいレール
大阪都市高速鉄道株式会社 大阪モノレール
多摩都市モノレール株式会社 多摩モノレール
株式会社舞浜リゾートライン ディズニーリゾートライン
